双肺式胶球清洗装置举例说明

一、设备名称：手动胶球清洗装置＞电动胶球清洗装置＞自动胶球清洗装置[LSHK-1100/2]

★设备主要组成图及分项觧说：

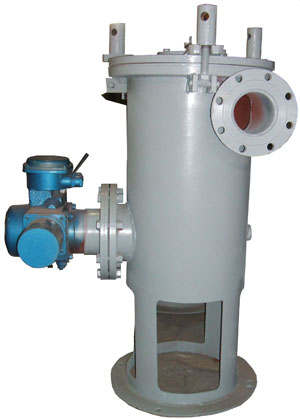

①收球网(电动)
型号：LSHK-1100 /2；
出入口直径:2-φ1120×10mm；
收球网总高度:1900mm ；
对凝汽器循环水压力要求：循环水压≥0.15-0.2MPa；



②二次滤网( 电动)
出入口直径:2-φ1120×10mm；
二次滤网总高度:1550mm；
凝汽器循环水压力≥0.15-0.2MPa；

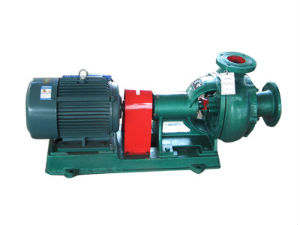

③胶球输送泵
型号：JQ125-25
出入口通径：进口DN125/出口DN 100
流 量:80t/h
扬 程:25m
效 率：≥98%



④电动装球室
型号：LSHK-350/0.15
出入口直径:2-φ108×4mm；

⑤电动分汇器
型号：LSHK-100/2
出入口直径:2-φ108×4mm；


⑥胶球
型号：JQΦ25mm；
溶重比0.0015；


⑥PLC控制柜
外型尺寸：1700×7203×50
控制流程：一拖二控制；

二、凝汽器技术要求
(1)凝汽器结构型式：单壳体形式、双流程、表面式；
(2)凝汽器压力：≥0.25MPa；
(1)凝汽器正常冷却水温≤(20℃)时汽侧压力：4.3kPa（a）；
(2)凝汽器最高冷却水温≤(33℃)时汽侧压力:4.9kPa（a）；
(3)凝汽器正常工作压力：汽侧—0.0049Mpa（a）,水侧—0.25 Mpa(a)；
(4)凝汽器水室内允许最高工作压力为0.25Mpa；
(6)水侧的设计压力为0.4MPa；
(7)冷却面积：按汽轮机组实际情况设计；
(8)冷却管总根数：x根
(9)冷却管材质：304不锈钢
(10)冷却管规格：φ16×0.7--φ25×0.7（顶部圆周段）
φ16×0.5--φ25×0.5（主凝结区）
