胶球清洗--收球网技术升级改造

新型双栏板式收球网与老式双栏板收球网的区别在哪里？

连云港市神美电力辅机有限公司分析如下：
一、老式双栏板收球网设计存在以下先天性不足:

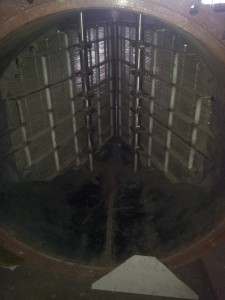

1、栏板条不光滑，串成板网片不光滑，杂物多时无法反洗；如图所示：


2、栏板网设计通流面积不够，水阻大，栏板网片易变形损坏；导至收球效果不好。如图所示：



二、新型双栏板式收球网的优点：
1、新型双栏板式收球网设计合理，调整了双栏板之间的夹角度，增加了通流面积，栏板网边脚光滑，栏板网设计穿(不锈钢钢管)多元化加强肋，具有足够的强度和刚度，承受压力≥0.60MPa，双栏板式收球网运行稳定正常。收球率≥98%。

2、新型双栏板式收球网转动轴轴端密封装置设计结构先进，严密无滴漏。如图所示：



3、新型双栏板式收球网人孔位置设计合理，能够满足检修人员对收球网进行检查及修理的要求。
4、新型双栏板式收球网传动系统活动自如、网板与筒体围带闭合严密，大水压情况下网板不变形，胶球无回流现象。如图所示：



5、新型双栏板式收球网设计两网板交汇点合理，网板水压波动情况下无吸球现象，反洗彻底，无杂物挂留。如图所示：


6、新型双栏板式收球网设计时为防止胶球旋流，而导至胶球堵塞。在收球口上方配装胶球导流器，收球稳定，收球率≥98%。
7、设计时考虑到新型双栏板式收球网使用时间长，会出现收球口下嘴壳变形关不严，出现跑球现象，我公司专门研发一种锁紧机构，从而保证了双栏板式收球网的收球率。
