真空除氧器的工作原理及结构图解

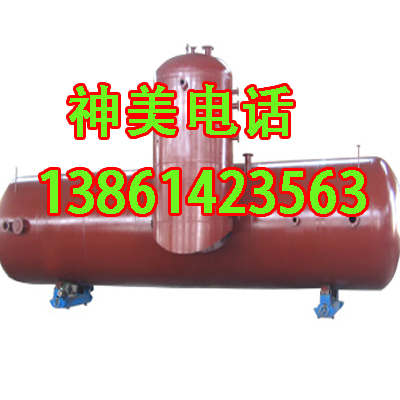

   真空除氧器，是一种使水在真空下低温沸腾，脱除水中含有的氧气、氮气、二氧化碳等气体的设备，由除氧水箱(除氧塔)和真空机组两大部分组成，
除氧水箱可以高位或低位布置，真空泵机组可采用以蒸汽作动力的蒸汽喷射泵，或以循环水为工作介质的水喷射泵。

   真空除氧器工作原理(射流、吸卷、紊流、传热、传质、水膜裙、淋雨状、饱和)凝结水及补充水首先进入除氧头内旋膜器组水室，在一定的水位差
压下从膜管的小孔斜旋喷向内孔，形成射流，由于内孔充满了上升的加热蒸汽，水在射流运动中便将大量的加热蒸汽吸卷进来(试验证明射流运动具有
卷吸作用);在极短时间很小的行程上产生剧烈的混合加热作用，水温大幅度提高，而旋转的水沿着膜管内孔壁继续下旋，形成一层翻滚的水膜裙，(水
在旋转流动时的临界雷诺数下降很多即产生紊流翻滚)，此时紊流状态的水传热传质效果理想，水温达到饱和温度。氧气即被分离出来，因氧气在内
孔内无法随意扩散，只能随上升的蒸汽从排汽管排向大气。经起膜段粗除氧的给水及由疏水管引进的疏水在这里混合进行二次分配，呈均匀淋雨状落到
装到其下的液汽网上，再进行深度除氧后才流入水箱。水箱内的水含氧量为高压0-7цɡ/L,低压小于15цɡ/L，真空除氧器100цɡ/L达到部颁运行标准。




真空除氧和热力除氧相比较：

   1、真空除氧的方法一般在30℃～ 60℃温度下进行。可实现水面低温状态下除氧(在60℃或常温 ) ,对热力锅炉和负荷波动大而热力除氧效果不佳的蒸汽锅炉 ,均可用真空除氧而获得满意的除氧效果。

   2、相对于热力除氧技术来说：它的加热条件要求很低,锅炉房自耗汽量减少,并且真空除氧器可低位布置,对运行管理喷射泵、加压泵等关键设备的要求比热力除氧更高。低位布置也需要一定的高度差,而且对喷射泵、加压泵等关键设备的运行管理要求也很高。
