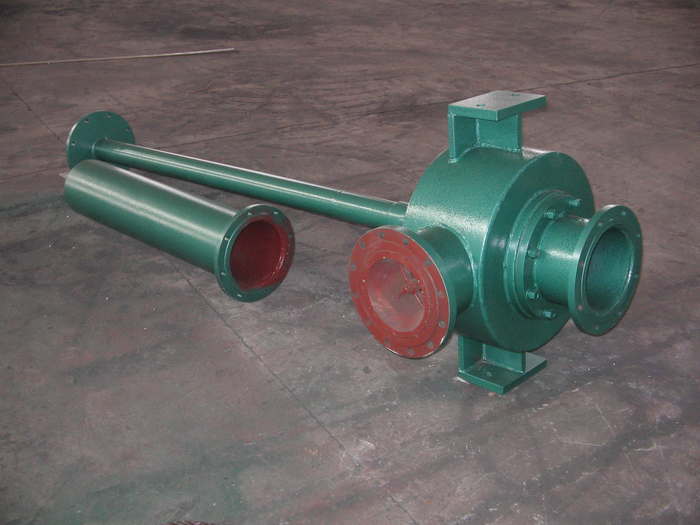

 多通道射水抽气器 单通道射水抽气器 改进型射水抽气器(单、多通道) 本系列产品用于大、中、小型火力发电厂汽轮机组抽吸凝汽器真空和其它需要抽真空的设备。“水 -- 气喷射泵”即射水抽气器,它除了具有结构简单、安全可靠等优点,同时还具有以下特点: 1、不存在动、静体的磨损,寿命损耗极低,抽吸内效率不受运行时间的影响,检修间隔期长。 2、对工作环境水所含杂质的质量浓度及体积浓度要求低。 3、有良好的启动性。 4、可实现余速利用,是国内节能降耗新产品。 改进型射水抽气器技术说明: 1、用户提供机组容量、就抽气器型号、技术参数,原射水泵、电机参数。 2、确定更换目的:是以提高真空为主,还是保持目前真空以降低低耗为主。 3、提供原抽气器进水管径、空气管径及标高,以方便我公司生产的射水抽气器参照执行,安装时方便省时,减少劳动强度。 4、改造前我公司提供改造方案、效益分析报告一份、安装图一份,作为用户参考文件。 改进型射水抽气器安装说明: 1、抽气器本体出厂前已经过0.5Mpa水压试验和干空气抽吸试验,安装后应该后应确保连接法兰,真空表接头等处严密不漏。 2、抽气器进气管与凝汽器空气管连接长度应尽量短,以降低抽气阻力。 3、抽气器安装应垂直,各段在组合时应严格对中,支撑支架应稳固。 4、抽气器安装高度应适中,减少压力损失,排水管插入水箱深度以250mm-300mm为宜。 5、闭式循环因水温逐渐升高,需要定时补充冷却水,冷却水尽可能补到水泵进口处,充分发挥其冷却效果。 6、当每台机组仅安装一台抽气器时,空气管路不必过高,当安装两台抽气器时,为避免水箱的水经备用抽气器逆止阀返入凝汽器,其空气连通管高度≥11m。 改进型射水抽气器实例: 某电厂N50MW上汽机组,配套水抽技改为TD-20型后,水泵叶轮按要求进行切割,射水泵电流由102A下降为84.3A,机组真空由93Kpa提高到95Kpa,排汽温度由42℃降低为38℃,利用新水抽的余速抽气器,轴封风机停止投入,电流又节约5A。 |
|
