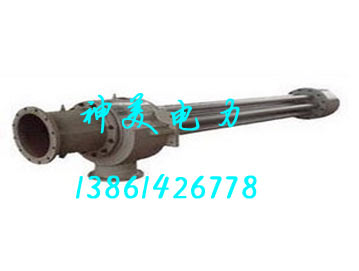

射水抽气器(单通道、多通道)选择原因及安装说明?
射水抽气器(单通道、多通道)选择原因及安装说明?在机组启动过程中,锅炉点火汽轮机进汽暖机时,将有更多的蒸汽进入凝汽器,如果凝汽器内没有建立一定的真空,汽水进入凝汽器就会使凝汽器形成正压,损坏设备,凝汽器建立真空是汽轮机冲转*的条件。一些低压设备(如凝结水泵,疏水泵及部分低压加热器等)在正常运行时,内部处于真空状态,由于管道和客体不严密,空气就会漏入,从而破坏凝汽器真空,危及汽轮机的安全经济运行。同是,空气在凝汽器中的分压力增加,致使凝结水的溶氧量增加,从而加剧对热力设备级管道的腐蚀。空气的在还加大凝汽器中的传热热阻,影响循环冷却水对汽轮机排汽的冷却,增加厂用电消耗。因此,在凝汽器运行时,必须不断地抽出其中的空气。 总之,抽真空系统的作用是:①在机组启动初期建立凝汽器真空;②在机组正常运行中保持凝汽器真空,确保机组的安全经济运行。 凝汽器的抽真空设备主要有射水抽气器和真空泵。射水抽气器抽真空系统,由于系统简单,工作可靠,所以被*地应用于国产大,中型机组上。 射水抽气器安装说明: ⑴射水抽气器本体出厂前已经过0.5Mpa水压试验和干空气抽吸试验,安装后应确保连接法兰,真空表接头等处严密不漏。 ⑵射水抽气器进气管与凝气器空气管连接长度应尽量短,以降低抽气阻力。 ⑶射水抽气器安装应垂直,各段在组合时应严格对中,支撑支架应稳固。 ⑷射水抽气器安装高度应适中,减少压力损失,排水管插入水箱高层度以250mm-300mm为宜。 ⑸闭式循环因水温逐渐升高,需要定时补充冷却水,冷却水尽可能补到水泵进口处,充分发挥其冷却效果。 ⑹当每台机组仅安装一台抽气器时,空气管路不必过高,当安装两坮抽气器时,为避免水臬的水经备用抽气器逆止阀返入凝汽器,其空气连通管高度≥11m。 |
