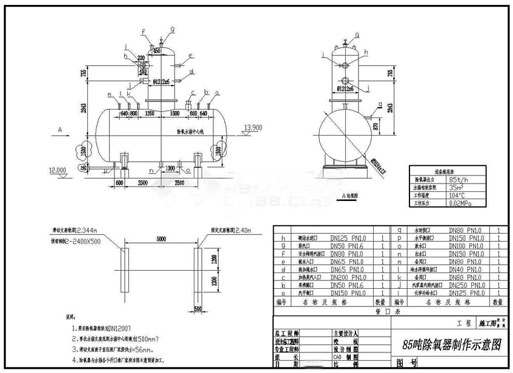

本工程为85吨除氧器制作示意图旋膜式除氧器，图纸包括旋膜式除氧器设备图纸一样，含尺寸、相关说明。
旋膜式除氧器工作原理
1、产品简介
        旋膜式除氧器是锅炉及供热系统关键设备之一，如除氧器除氧能力差，将对锅炉给水管道、省煤器和其它附属设备的腐蚀造成的严重损失，引起的经济损失将是除氧器造价的几十或几百倍，国家电力部因此对除氧器含氧量提出了部分标准，即大气式除氧器给水含氧量应小于15цɡ/L,压力式除氧器给水含氧量应小于7цɡ/L。
2、工作原理
        给水的除氧是防止锅炉腐蚀的主要方法，在容器中，溶解于水中的气体量主要由两个方面决定：一方面与水面上该气体的分压力成正比例（即压力越高，该气体在水中的溶解度就越大，反之则越小），另外一方面与水的温度有关（即水的温度越高，那么该气体在水中的溶解度就越小，当温度为相应工作压力下的饱和温度时，气体在水中的溶解度为零）采用热力除氧的方法，即用蒸汽来加热给水，提高水的温度，且使水面上蒸汽的分压力逐步增大，而溶解气体的分压力则渐渐降低，溶解于水中的气体就不断逸出，当水被加热至相应压力下的饱和温度时，水面上全部是水蒸汽，溶解气体的分压力为零，水不再具有溶解气体的能力，亦即溶解于水中的气体，包括氧气均可被除去。
3、产品优势
        旋膜式除氧器是一种新型的热力除氧设备它较好地克服了其它类型除氧器适应能力差、除氧效率低的缺点，可在进水温度较低、超负荷等条件下运行，具有排汽量小、除氧效率高、溶氧稳定、运行可靠、维修方便等特点。
4、产品用途
        旋膜式除氧器是回热系统中的重要辅机之一，它的主要功能是除去软化水中的氧和二氧化碳等不凝气体，其次是将软化水加热至除氧器运行压力下的饱和温度，加热蒸汽来自汽轮机抽汽及其它方面的余汽、高温疏水等，从而提高系统的热经济性，并将达到标准含氧量的饱和水储存于除氧器水箱中，随时满足锅炉的需要，保证锅炉的安全运行。
        旋膜式除氧器是喷雾填料式除氧器的替代产品，是连云港神美电力辅机有限公司生产的一种最新型热力式除氧器。
